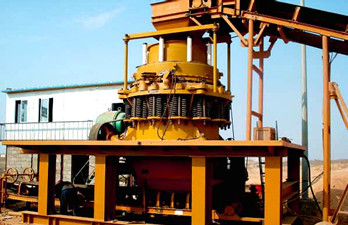

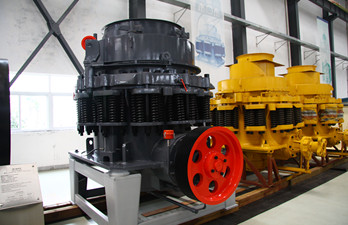

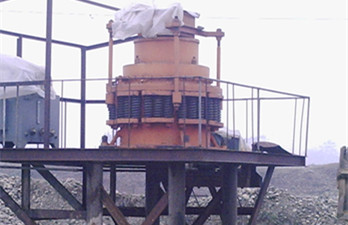

弹簧圆锥破碎机

【进料粒度】:40-350mm

【出料粒度】:详情咨询客户经理

【生产能力】:12-1000t/h

【应用领域】:弹簧圆锥破碎机广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业。

【适用物料】:弹簧圆锥破碎机适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。

24小时咨询热线:19937101566

性能特点


1、 生产率高能耗低。动锥连续转动,物料的破碎与卸料过程交替连续进行,生产率高。物料在两锥体间受到挤压、弯曲和剪切作用,破碎容易,动力消耗低。
2、 成品粒度均匀。在动锥转动时,动锥与定锥间有间隙相等的平行带,使成品粒度均匀,呈立方体形状,且动锥工作面的磨损也均匀。
3、 使用寿命延长。采用干油和水两种密封方式,杂质难以进入机体,保证了润滑油的洁净,延长了滑动轴承、推力球轴承的使用寿命。

工作原理


PY系列弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。采用干油和水两种密封方式,杂质难以进入机体,保证了润滑油的洁净,延长了滑动轴承、推力球轴承的使用寿命。

弹簧圆锥破碎机的工作部分是两个截头为圆锥体,一个是定锥(又称外锥),另一个是动锥(又称内锥)。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口,物料从进料口装入。弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。

技术参数


型号 动锥直径
(mm)
进料口尺寸
(mm)
最大进料边长
(mm)
出料口调节范围
(mm)
处理能力
(t/h)
功率
(kw)
偏心轴转速
(r/min)
重量(含电机)
(t)
外形尺寸(长×宽×高)
(mm)
PYB600 Φ600 75 65 12-15 40 30 356 5 2234×1370×1675
PYD600 Φ600 40 35 3-13 12-23 30 356 5.5 2234×1370×1675
PYB900 Φ900 135 115 15-50 50-90 55 333 11.2 2692×1640×2350
PYZ900 Φ900 70 60 5-20 20-65 55 333 11.2 2692×1640×2350
PYD900 Φ900 50 50 3-13 15-50 55 333 11.3 2692×1640×2350
PYB1200 Φ1200 170 145 20-50 110-168 110 300 24.7 2790×1878×2844
PYZ1200 Φ1200 115 100 8-25 42-135 110 300 25 2790×1878×2844
PYD1200 Φ1200 60 50 3-15 18-105 110 300 25.3 2790×1878×2844
PYB1750 Φ1750 250 215 25-50 280-480 160 245 50.3 3910×2894×3809
PYZ1750 Φ1750 215 185 10-30 115-320 160 245 50.3 3910×2894×3809
PYD1750 Φ1750 100 85 5-13 75-230 160 245 50.2 3910×2894×3809
PYB2200 Φ2200 350 300 30-60 590-1000 280/260 220 80 4622×3302×4470
PYZ2200 Φ2200 275 230 10-30 200-580 280/260 220 80 4622×3302×4470
PYD2200 Φ2200 130 100 5-15 120-340 280/260 220 81.4 4622×3302×4470
