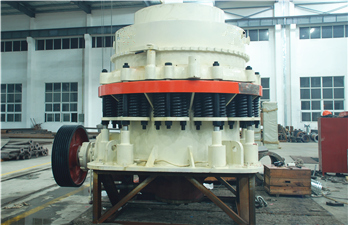

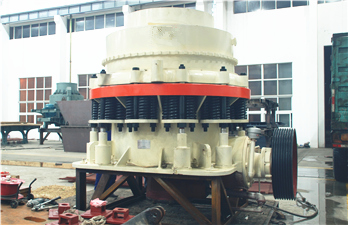

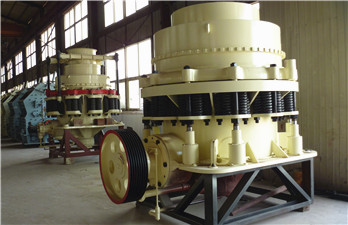

复合式圆锥破碎机

【进料粒度】:9-60mm

【出料粒度】:详情咨询客户经理

【生产能力】:40-1265t/h

【应用领域】:可广泛用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业

【适用物料】:适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、砂岩、鹅卵石等。

24小时咨询热线:19937101566

性能特点


1、 性能高
2、 产品粒度组成好
3、 稳定性好
4、 清腔方便
5、 可靠性高
6、 维修方便易于操作
7、 生产成本低
8、 应用广泛
9、 分体润滑

工作原理


CS圆锥破碎机是我公司在采用德国西蒙斯圆锥破碎机技术的基础上研制生产的新一代圆锥破碎机,在生产能力、产品粒度、产品形状、设备重量、维修和操作方面,与传统PY弹簧圆锥破碎机有优势,可对不同硬度的石料进行中碎或细碎作业和PY系列弹簧圆锥破碎机相比:具有结构可靠,生产效率高,调整方便,使用经济等特点。

CS系列圆锥破碎机工作特点:
   破碎腔型多:分为三种不同的设计方式,用户可根据现场情况选择破碎效率高、产品粒度均匀、粒形好、轧臼壁磨磨损均匀且使用寿命长的破碎腔型。
   干油密封防尘:该圆锥破碎机设备采用独特的防尘密封结构,密封效果可靠,有效延长了润滑油的更换周期和零件的使用寿命。
   支持大破碎力:关键零件选择特殊的材料制造。每一冲程破碎锥离开轧臼壁的距离大,既允许更多的物料进入破碎腔,又形成较大的排料体积,使物料通过破碎腔的速度加快。
   高质量的石子:该圆锥破碎机设备采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。
   产量高:与其他机型相比, WKS系列圆锥破破碎臂长,冲程大,破碎力大,可对破碎腔中的物料进行更有效地破碎,每一冲程破碎的物料更多。
   高效率:该圆锥破碎机设备主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

技术参数


标准型CS系列高效CS圆锥破碎机
型号 动锥直径 腔型 给料口尺寸 出料口尺寸(mm) 主轴转速(r/min 电动机功率 (kw) 生产能力 (t/h) 重量(t) 外型尺寸   (mm)
闭口边(mm) 开口边(mm)
CS75B 900(3’) 细型 83 102 9-22 580 75 45-91 15 2821×1880×2164
粗型 159 175 13-38 59-163
CS110B 1200(4’) 细型 127 131 9-31 485 110 63-188 20 2821×1974×2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160B 1295(44(1)’) 细型 109 137 13-31 485 160 109-181 27 2800×2342×2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS202B 1650(52(1)’) 细型 188 209 16-38 485 220 181-327 55 3911×2870×3771
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CS315B 2134( 7’) 细型 253 278 19-38 435 315 381-726 110 4631×3251×4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270


短头型CS系列高效弹簧圆锥破碎机主要技术参数
型号 动锥直径 腔型 给料口尺寸 出料口尺寸(mm) 主轴转速(r/min) 电动机功(kw) 生产能力 (t/h) 重量
(t)
外型尺寸  (mm)
闭口边(mm) 开口边(mm)
CSD75 914 (3’) 细型 13 41 3-13  580  75 27-90  15 2821×1880×2410
粗型 33 60 3-16  27-100
CSD110 1218 (4’) 细型 29 57 5-16  485  110  50-132  20 2560×1942×2928
中型 44 73 10-16  90-145
粗型 56 89 13-19  141-181
CSD160 1295(44(1)’) 细型 29 64 3-16  485  160  36-163  27 2800×2342×2668
中型 54 89 6-16  82-163
粗型 70 105 10-25  109-227
CSD220 1676(52(1)’) 细型 35 70 5-13 485  220  90-209  55 3917×2870×3771
中型 54 89 6-19  136-281
粗型 98 133 10-25  190-336
CSD315 2134( 7’) 细型 51 105 5-16  435  315  190-408  110 4130×3251×4454
中型 95 133 10-19  354-508
粗型 127 178 13-25  454-599
